Для замковых соединений бурильных труб
Ключи отбойные используются для срыва резьбы (первоначальное отвинчивание) при подъеме бурильной колонны. Они рассчитаны на максимальное окружное усилие, имеют форму крюка с зевом под прорезь замка или ниппеля.
Ключи отбойные изготавливаются по чертежам и техническим условиям ИП Гараева З.М..
Марка стали - Ст45.
- Ключ отбойный Н-33,5, S=20 Зев 24,
- Ключ отбойный Н-42, S=30 Зев 30,
- Ключ отбойный Н-50, S=30 Зев 36,
- Ключ отбойный МЗ-42, S=30 Зев 40,
- Ключ отбойный МЗ-50, S=30 Зев 46,
- Ключ отбойный МЗ-63,5, S=40 Зев 55,
- Ключ отбойный ЗН-95.
Техническая характеристика ключей отбойных
|
Типоразмер ключа |
Н-33,5 |
Н-42 |
Н-50 |
МЗ-42 |
МЗ-50 |
МЗ-63,5 |
|
Ширина зева, мм |
24 |
30 |
36 |
40 |
46 |
55 |
|
Вид соединения |
Ниппельное |
Муфтово-замковое | ||||
|
Масса ключа, кг |
2,2 |
2,3 |
3,7 |
3,8 |
5,2 |
7,8 |
По техзаданию заказчика можем изготовить любой тип отбойных ключей под любой зев замка бурильных труб.
Фото изделий
 |

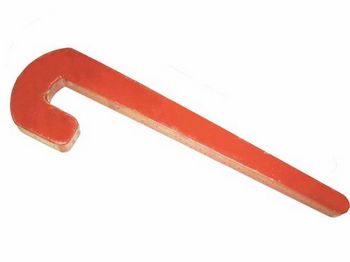

Ключ отбойный МЗ-50, S=30 |
 |

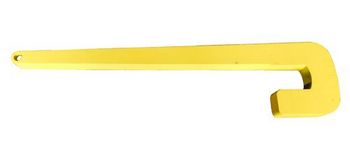

Ключ отбойный МЗ-63,5, S=40 |
 |
Ключ отбойный Н-33,5, S=20 |
