Механизм подачи получает вращение от трансмиссии через червячный редуктор 1 (рис. 9), от которого движение передается через зубчатую полумуфту 2 и звездочку 3 к звездочкам цепного привода механизма подачи.
На буровой установке УРБ-2,5А смонтирован канатно-цепной механизм принудительной подачи инструмента на забой. На кронблоке мачты имеется четыре ролика: на двух крайних из них подвешиваются канаты механизма подачи, два средних используются для канатов барабанов лебедки. Концы канатов механизма подачи с одной стороны прикреплены к щекам, установленным на цапфах вертлюга, а с другой - к стяжкам, к которым крепятся однорядные втулочно-роликовые цепи.
Эти цепи огибают звездочки, установленные на нижнем валу. Благодаря этому образуется замкнутая система, которая при вращении нижнего вала заставляет двигаться щеки с прикрепленным к ним вертлюгом.

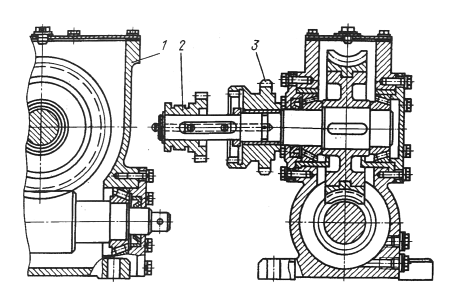

Рис. 9. Механизм подачи:
1 - редуктор червячный; 2
- полумуфта зубчатая; 3 - звездочка
