Буровой агрегат СКТО-75 (ЗИФ-1200МР)

Назначение бурового агрегата СКТО-75 (ЗПФ-1200МР)

Буровой агрегат СКТО-75 (ЗИФ-1200МР) (рис. 1.10) предназначен для бурения скважин глубиной до 2000 м. Буровой агрегат состоит из следующих основных механизмов и узлов: бурового станка, включающего раму, станину, механизм привода с коробкой передач, лебедку, вращатель и систему гидроподачи инструмента в процессе бурения: электродвигателей переменного тока для приводов бурового станка, маслонасоса гидравлической системы, буровых насосов и аварийного привода; двух буровых насосов; передвижной электростанции; контрольно-измерительной аппаратуры и приборов.

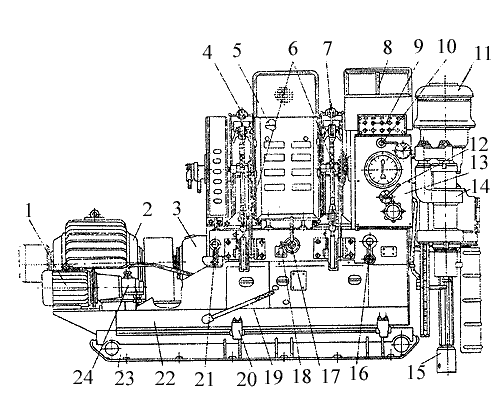

Рис. 1.10. Буровой станок (СКТО-75) ЗИФ-1200МР.

1 - электродвигатель маслонасоса; 2 - электродвигатель станка; 3 - коробка скоростей; 4 - тормоз спуска; 5 - лебедка; 6 - рукоятки управления тормозами; 7 - тормоз подъема; 8 - площадка рабочая; 9- пульт электроуправления; 10- кран управления гидропатрона; 11- патрон пружинногидравлический; 12 - рукоятка управления; 13 - пульт гидроуправления; 14 - вращатель; 15 - нижний патрон; 16 - рукоятка включения лебедки и вращателя; 17 - рукоятка переключения скоростей; 18 - выключатель конечный; 19 - рукоятка включения фрикциона; 20 - механизм закрепления; 21-рукоятка переключения редуктора: 22 - станина; 23 - рама; 24 - маслонасос

Техническая характеристика бурового агрегата СКТО-75 приведена в табл. 1.12.

Таблица 1.12. Техническая характеристика агрегата СКТО-75 (ЗИФ-1200МР)

Параметры Значения параметров
Глубина бурения при конечном диаметре скважины, м:
     93 мм
     59 мм

1500
2000
Начальный диаметр скважины, мм 250
Угол бурения, градус 90 - 80
Вращатель:
    тип
    частота вращения, об/мин

Шпиндельный
75; 136; 231; 288; 336; 414; 516; 600
Диаметр бурильных труб, мм 50; 63,5
Длина хода подачи, мм 600
Максимальная скорость подачи, м/мин:
     вниз
     вверх

0,92
2,77
Максимальное усилие подачи, кН:
     вверх
     вниз

150
120
Тип лебедки
     грузоподъемность лебедки на прямом канате, кН
Планетарная
45
Привод станка:
     тип
     мощность, кВт
     частота вращения, об/мин

Электродвигатель АК-2-91-6
55
960
Промывочный насос:
     тип
     число насосов

НБ4-320/63
2
Габариты станка 3300x1400x2215
Масса станка, кг (с электродвигателем) 5100
