Самоходные буровые агрегаты 1БА15в.02. и БА15.06
Самоходные
буровые агрегаты 1БА15в.02. и БА15.06 предназначены для
геологоразведочного и эксплуатационного бурения скважин на воду
роторным способом в породах мягкой и средней твердости с прямой промывкой
забоя.
Самоходный буровой агрегат 1БА15н.01 предназначен для структурно-поискового бурения на нефть, газ и другие полезные ископаемые роторным способом в породах мягкой и средней твердости с прямой промывкой забоя.
Самоходный буровой агрегат БА15к.01 предназначен для бурения роторным способом с обратной промывкой забоя скважин большого диаметра в породах мягкой и средней твердости.
Буровые агрегаты представляют собой группу унифицированных буровых агрегатов, смонтированных на шасси МАЗ-533702, Урал-4320-0001916-40, оснащенных различными механизмами в соответствии с применяемой потребителем технологии сооружения скважин. Их отличает высокая производительность, простота в управлении, надежность, удобство в обслуживании и ремонте.
1БА15В.02
Основное оборудование бурового агрегата 1БА15В.02:
- буровой блок (ротор Р-410, двухбарабанная лебедка, мачта высотой 18,6 метров с полатями верхового рабочего, буровой насос НБ50, генератор, подсвечник, вертлюг, манифольд, гидрораскрепитель) на шасси МАЗ-533702
- компрессорный блок ПК15Б на автоприцепе МАЗ-8925 для освоения скважин;
- инструментальный блок БА15-71 сб на автоприцепе МАЗ-8925 для перевозки бурильных труб;
- гидросмеситель, рабочая площадка, рабочая труба, бурильный и спускоподьемный инструмент.

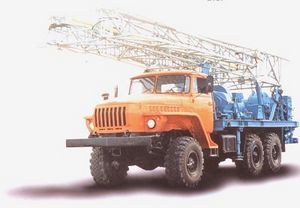

БА15.06
Основное оборудование бурового агрегата БА15.06:
- буровой блок монтируется на шасси Урал-4320-0001916-40 с двигателем ЯМЗ-236НЕ и имеет все конструктивные особенности бурового блока агрегата 1БА15в.02 от которого он отличается коробкой отбора мощности с главным фрикционом, лебедкой с дисковой пневмомуфтой, наличием сварочного трансформатора;
- компрессорный блок ПК15Б на автоприцепе МАЗ-8925 для освоения скважин;
- инструментальный блок БА15-71 сб на автоприцепе МАЗ-8925 дляперевозки бурильных труб;
- гидросмеситель, рабочая площадка, рабочая труба, бурильный и спускоподьемный инструмент.
1БА15Н.01
Основное оборудование бурового агрегата 1БА15Н.01:
- буровой блок (ротор Р-410, лебедка однобарабанная. мачта высотой 18,6 метров с полатями верхового рабочего, буровой насос НБ50, генератор, вертлюг, манифольд) на шасси МАЗ-533702;
- насосно-силовой блок НП15А с насосом типа НБ125 на автоприцепе МАЗ-8925;
- гидросмеситель, рабочая площадка, подсвечник, рабочая труба, бурильный и спускоподьемный инструмент.
БА15К.01
Основное оборудование бурового агрегата БА15К.01:
- буровой блок (откидной ротор Р-410, лебедка двухбарабанная, наклонная мачта высотой 16,5 метров, буровой насос НБ50, генератор, вертлюг, манифольд) на шасси МАЗ-533702;
- компрессорно-энергетический блок ПКЭ15 на автоприцепе МАЗ-8925;
- вспомогательный блок БА15-271 сб на автоприцепе МАЗ-8925 для перевозки бурильных труб;
- рабочая площадка, рабочая труба, бурильный и спускоподьемный инструмент.
По заказу потребителя все агрегаты типа БА15 могут дополнительно комплектоваться:
- насосно-силовым блоком НП15А с насосом типа НБ125 на автоприцепе МАЗ-8925;
- компрессорным блоком ПК15Б на автоприцепе МАЗ-8925 для освоения скважин;
- компрессорно-энергетическим блоком ПКЭ15 (компрессор, генератор, сварочный трансформатор) на автоприцепе МАЗ-8925 для освоения скважин, снабжение агрегата электроэнергией, обеспечение сварочных работ и аварийного привода бурового блока:
- инструментальным блоком БА 15-71 сб на автоприцепе МАЗ-8925 для перевозки бурильных труб;
- мачтой высотой 19,7 метров;
- глиномешалкой.
Технические характеристики буровых агрегатов
| Буровые агрегаты | 1БА15в.02, БА15.06 | 1БА15н.01 | 1БА15к.01 |
| Допускаемая нагрузка, Кн(тс) | 196 (20) | 196 (20) | 196 (20) |
| Условная глубина бурения, м | 500 300 | 1000 | 250 |
| - бурильными трубами диаметром, мм | 73 89 | 60,3 - 63,5 | 150 (внутр.) |
| Рекомендуемый диаметр бурения, мм | |||
| - начальный | 394 | 295 | 1270 |
| - конечный | 190,5 | 93 | 490 |
| Силовой привод блоков: | |||
| - бурового | Ходовой двигатель шасси ЯМЗ-236 или ЯМЗ-238 | ||
| - компрессорного ПК15Б | Дизельный двигатель ЯМЗ-236 | ||
| - компрессорно-энергетического ПКЭ15 | Дизельный двигатель ЯМЗ-236 | ||
| - насосно-силового НП15 | Дизельный двигатель ЯМЗ-236 | ||
| Лебедка буровая: | |||
| - тяговое усилие на буровом барабане, кН (тс) | 51 (5,2) | 51 (5,2) | 51 (5,2) |
| Скорость подъема талевого блока, м/c: | |||
| - с дизельным двигателем ЯМЗ-236 | 0,2...1,39 | 0,2...1,39 | 0,2...1,39 |
| - с дизельным двигателем ЯМЗ-238 | 0,14...1,53 | ||
| Лебедка вспомогательная: | (1БА15в.02) | -- | -- |
| - тяговое усилие на вспомогат. барабане, кН (тс) | 9,8 (1) | -- | -- |
| - скорость подъема талевого блока, м/c | 0,5...1,2 | -- | -- |
| Лебедка вспомогательная (тартальная): | (БА15.06) | ||
| - тяговое усилие на вспомогательном (тартальном) барабане, кН (тс) | 24,5 (2,5) | -- | 24,5 (2,5) |
| - скорость подъема талевого блока, м/c | 0,38...1,6 | -- | 0,38...1,6 |
| Мачта: | Складывающаяся с открытой передней гранью | ||
| - тип | Вертикальная | Наклонная | |
| - расстояние от стола ротора до кронблока, м | 15,5 | 15,5 | 13,5 |
| - длина бурильной свечи, м | 12 | 12 | 9 |
| Ротор: | P410 | Р410 | P410 с редуктором |
| - диаметр проходного отверстия, мм | 410 | 410 | |
| - наибольший момент силы, Н·м (кгс·м) | 7840 (800) | 9800 (1000) | |
| - частота вращения, с-1 (об/мин) | 1,08 (65) ... 4,08 (245) | 0,25 (15)...4,08(245) | |
| Насос поршневой буровой: | НБ50 | НБ50 | НБ50 |
| - идеальная подача, м3/ч (л/с) | 40,0 (11) | 40,0 (11) | 40,0 (11) |
| - наибольшее давление на выходе, Мпа (кгс/см2) | 6,2 (63) | 6,2 (63) | 6,2 (63) |
| Вертлюг: | БА15-33Гсб | БА15-33Гсб | БА15-33Всб |
| - допускаемая нагрузка, кН (тс) | 196 (20) | 196 (20) | 196 (20) |
| - диаметр проходного отверстия, мм | 60 | 60 | 150 |
| Генератор: | |||
| - мощность, кВт | 30 | 30 | 30 |
| - напряжение, В | 400/230 | 400/230 | 400/230 |
| Емкость полатей верхового рабочего: - бурильные трубы o 60,3 мм, свеча 12 м , шт/м | 84/1000 | -- | |
| - бурильные трубы o 73 мм, свеча 12 м , шт/м | 42/500 | -- | |
| - бурильные трубы o 89 мм, свеча 12 м , шт/м | 25/300 | -- | |
| Подсвечник: | |||
| - допускаемая нагрузка, кН (тс) | 196 (20) | 196 (20) | -- |
| Габаритные размеры бурового блока | |||
| - (транспортные), мм | 9880х2800х375010010 х 2800 х 3750 | 9880 х 2800 х 3750 | 9900 х 2500 х 3700 |
| Насосный блок НП15А | -- | Насос НБ125 | -- |
| - идеальная подача, м3/ч (л/с) | -- | 64,8 (18) | -- |
| - наибольшее давление на выходе, Мпа (кгс/см2) | -- | 16,7 (170) | -- |
| Компрессорный, компрессорно-энергетический блок с винтовым компрессором: | ПК15Б | -- | ПКЭ15 |
| - подача, м3 /мин | 10 | -- | 10 |
| - давление, Мпа (кгс/см2) | 0,7 (7) | -- | 0,7 (7) |
| Инструментальный блок БА15-71 сб: | |||
| - допускаемая нагрузка, кН (тс) | 88,2 (9) | -- | -- |
| Вспомогательный блок БА15-271 сб: | |||
| - допускаемая нагрузка, кН (тс) | -- | -- | 70 (7) |
| Масса полного комплекта, кг | 28790 31900 | 27388 | 34290 |
