Аппаратура для резонансно-акустического профилирования

Аппаратура для резонансно-акустического профилирования (метод РАП)

Физические принципы резонансно-акустического профилирования определяют параметры применяемой аппаратуры, функциональное назначение которой заключается в приеме и записи акустического сигнала с сохранением всех его спектральных особенностей и последующим спектральным анализом записанного сигнала. В настоящее время  для работы применяется два типа аппаратуры.

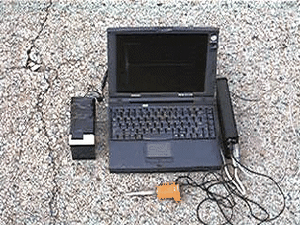

Аппаратура модификации «РАП»

Аппаратура модификации «РАП» состоит из датчика акустических колебаний особой конструкции, аналого-цифрового преобразователя и персонального компьютера РС/AT 486 типа "Notebook". Применяемый в РАП датчик акустических колебаний (акустоэлектрический преобразователь) разработан и сконструирован таким образом, что амплитудно-частотные и спектральные характеристики электрического сигнала, снимаемого с него, полностью идентичны акустическому сигналу в точке контакта датчика акустических колебаний с исследуемым объектом.

Аналого-цифровой преобразователь, разработанный для проведения работ методом РАП, выполнен на основе 16-битного АЦП ADSP2181 EZ-KIT Lite фирмы Analog Device и характеризуется высокой чувствительностью, имеет динамический и частотный диапазоны, позволяющие преобразовать в цифровой вид всю информацию, содержащуюся в принимаемом сигнале. АЦП имеет 4 величины дискретизации сигнала ( от 1000 до 48 000 Гц, что позволяет работать до глубин от 13 см до 300 метров без потери качества принимаемого сигнала.

ПК "Notebook" в аппаратурно-программном комплексе «РАП» используется для реализации следующих функций:

  • управления параметрами регистрации сигнала (дискретностью, коэффициентом усиления и др.) в интерактивном режиме
  • принимаемого акустического сигнала
  • оперативной обработки и визуализации результатов измерений на каждом пункте
  • для окончательной обработки и визуализации профильных данных.

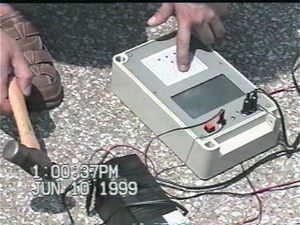

Аппаратура для выполнения работ методом РАП модификации «РАП-Плюс»

Аппаратура для выполнения работ методом РАП модификации «РАП-Плюс» состоит из тех же функциональных частей, что и аппаратура «РАП», однако не требует персонального компьютера для сбора информации. В состав комплекса входит энергонезависимая память, позволяющая хранить от 512 до 2048 единиц информации ( точек наблюдений).

Кроме этого – в 10 раз уменьшено энергопотребление устройства, что позволяет работать до 3-х суток без подзарядка батарей при температуре окружающей среды от – 20 до + 40 градусов Цельсия. Увеличено количество частот дискретизации ( 6 диапазонов от 500 Герц 28 000 Герц), что позволяет подбирать параметры  записи сигнала для решения различных геолого-геофизических задач.

Также реализовано и увеличение длительности принимаемого сигнала, что позволило достичь рабочей глубины до 2000 метров. Жидкокристаллический дисплей на передней панели и встроенная клавиатура позволяют контролировать и изменять параметры съемки и визуально оценивать качество принимаемой информации. Кроме этого, путем изменения схематики прибора и конструкции датчика – увеличена помехозащищенность комплекса, что позволяет работать в самых неблагоприятных условиях.

В аппаратуре «РАП-Плюс» предусмотрена возможность работы в режиме «реального времени», что позволяет непосредственно в процессе наблюдений выполнять оценку спектральных характеристик принимаемого сигнала и оперативно вносить изменения в параметры наблюдений. Небольшой вес и удобство в обслуживании предусматривают возможность работы одним оператором.
