Элеваторы типа ЭК (элеватор кольцевой), выполненные с кольцевым фиксатором, предназначены для использования с бурильными трубами геологоразведочного сортамента. При работе с этим элеватором нужен верховой помощник машиниста буровой установки. Если верховой отсутствует, отвинчиваемые свечи выносят за пределы бурового здания.
Элеваторы (рис.22) изготавливают в двух вариантах: с серьгой штампованной цельнозамкнутой и с серьгой в виде проушины. Грузоподъёмность элеваторов - 320 кН.
Элеватор ЭК-32-50 применяется с бурильными трубами наружного диаметра 50 мм замкового соединения и бурильными трубами диаметром 68 мм ниппельного соединения, элеватор ЭК-32-54 - с бурильными трубами диаметром 54 мм ниппельного соединения, элеватор ЭК-32-63,5 - с бурильными трубами диаметром 63,5 мм замкового соединения. Масса элеваторов: ЭК-32-50 — 21 кг, ЭК-32-54 — 19 кг, ЭК-32-63,5 — 25 кг. Тип элеватора обозначается буквами и цифрами, например ЭК-32-63,5, которые расшифровываются следующим образом: ЭК — элеватор кольцевой, 32 — максимальная грузоподъемность в тоннах; 63,5 — условный диаметр трубы.

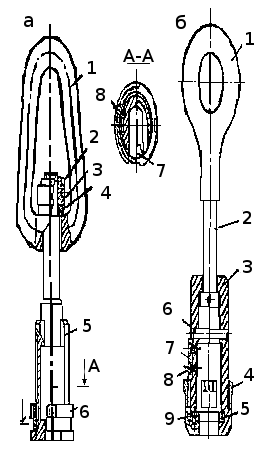

Рис. 22. Элеватор: а
— с цельнозамкнутой серьгой (1 - исполнение): 1 — серьга; 2 — шплинт; 3 — гайка;
4 — шайба; 5 — корпус; 6 — кольцо; 7 — сухарь; 8 — фиксатор; б — с проушиной (11
исполнение); 1 — серьга (проушина); 2 — шток; 3 — корпус; 4 — кольцо с сухарем;
5 — вкладыш; 6 — ограничитель; 7 — шпонка; 8, 9 — винты.
Элеватор ЭК (рис. 22, б) предназначен для захвата и удержания бурильных труб в процессе проведения спуско-подъёмных операций. В корпусе 3 свободно установлен шток 2, соединённый резьбой с серьгой 1. Стопорный винт предотвращает самоотвинчивание штока. Осевое перемещение штока ограничивается ввинченным в корпус ограничителем 6. Запорное кольцо 4 снабжено сухарём, которым осуществляется центровка замка в расточке корпуса. Опорное седло корпуса предохраняется от смятия вкладышем 5. Вкладыш изготовлен из цементированной стали и крепится к корпусу двумя винтами 8 и 9. На наружной поверхности корпуса предусмотрены направляющие планки, которые допускают осевое перемещение запорного кольца только при их совмещении с пазами в кольце.
Элеватор надевают на муфту бурильного замка сбоку при поднятом кольце. Затем кольцо опускают в нижнее положение и поворачивают до упора сухаря в стенку корпуса так, чтобы положение пазов в кольце не совпадало с положением планок на корпусе, что позволяет избежать произвольного поднятия кольца и снятия элеватора с замка.
