Полуавтоматический элеватор Э-18/50 предназначен для проведения спуско-подъёмных операций с бурильными трубами диаметром 50 мм. При работе с элеватором Э-18/50 применяют специальные замки, муфты которых имеют вместо прорезей, располагающихся со стороны замковой резьбы, кольцевую проточку. Это исключает необходимость использования наголовников.
Техническая характеристика элеватора Э-18/50
|
Грузоподъёмность номинальная, кН |
180 |
|
Допускаемая кратковременная нагрузка, кН |
260 |
|
Диаметр проходного отверстия корпуса, мм |
70 |
|
Захватный орган |
Подвижные кулачки |
|
Размеры, мм: |
|
|
длина (высота) |
705 |
|
диаметр корпуса |
220 |
|
Масса, кг |
55 |

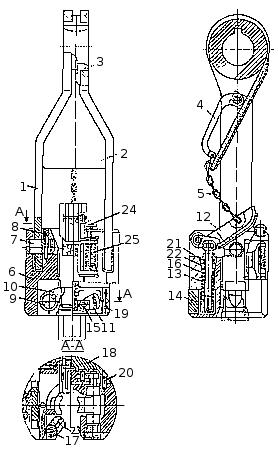

Элеватор (рис. 23) включает серьгу, корпус, детали запорного механизма и захватного устройства.
Рис. 23.
Полуавтоматический элеватор Э-18/50.
Сварная серьга состоит из двух щек 1, отражателя 2, втулки 3 и рукоятки 4 с цепью 5. В корпусе 6 имеется центральное проходное отверстие диаметром 70 мм, боковой зев шириной 55 м и внутренние отверстия, в которых размещены детали запорного механизма и захватного устройства. Серьга шарнирно соединена с корпусом двумя пальцами 7, запрессованными в корпус и зафиксированными в нем при помощи резьбовых фиксаторов 8.
В нижней части корпуса шарнирно установлены валики 9 с жестко закрепленными на них кулачками 10 и хвостовиками 11. К верхней части корпуса шарнирно прикреплен копир 12, который при помощи тяги 13, траверсы 14 и штифтов 15 присоединен к хвостовикам 11.
Пружины 16 и 17 отводят траверсу тяги в нижнее положение, при котором копир 12 перекрывает сверху центральное проходное отверстие корпуса, а кулачки занимают рабочее положение, выступая своими опорными торцами внутрь этого проходного отверстия.
Траверсу 14 устанавливают в корпусе элеватора через паз, перекрываемый крышкой 18 с винтами 19. При монтаже крышки используют установочные штифты 20, запрессованные в корпус. Для предохранения от загрязнения внутренней полости имеются манжеты 21 и 22.
Запорный механизм элеватора включает створки 23 с осями 24 и пружины 25. Створки можно устанавливать в двух положениях - рабочем и нерабочем, поворачивая оси 24 на 180°.
Перед спуском колонны бурильных труб в скважину элеватор со створками надевают на нижнюю часть спускаемой свечи. При надевании элеватора и его последующем перемещении лебедкой по свече копир отводится в верхнее положение, а кулачки углубляются в пазы корпуса, при сходе со свечи копир под действием пружин перемещается в исходное положение, а кулачки выходят из пазов корпуса и захватывают муфту за кольцевую проточку.
После спуска и установки колонны бурильных труб на подкладную вилку кулачки элеватора при помощи цепи 5 отводятся в пазы корпуса, и элеватор лебедкой поднимают вверх, отсоединяя его от свечи. Перед подъемом колонны труб из скважины створки элеватора переводят в нерабочее положение.
Элеватор опускают сверху на выступающий из скважины конец колонны бурильных труб. Кулачки при этом автоматически захватывают свечу за кольцевую проточку, после чего колонну бурильных труб поднимают из скважины на длину свечи.
При установке нижнего конца отвинченной свечи на подсвечник зев корпуса элеватора ориентируют в сторону свечеприемника, и элеватор опускают вниз. Копир отводится свечой в верхнее положение, а кулачки убираются в пазы корпуса. Элеватор, скользя по свече, отсоединяется от неё и продолжает свободный спуск.
