Основные элементы буровой скважины

На рис. 1 показана буровая скважина и даны её основные элементы:

• точка заложения скважины - географические координаты её устья;
• устье - начало скважины;
• забой - дно скважины;
• стенки - боковая поверхность скважины;
• диаметр - условный диаметр буровой скважины, равный номинальному диаметру породоразрушающего инструмента (фактический диаметр скважины больше номинального диаметра породоразрушающего инструмента за счет разработки стенок скважины).
• Конструкция скважины определяется величинами её диаметров на различных интервалах глубины, а также диаметрами и длинами направляющей трубы и обсадных колонн;
• направляющая труба - обсадная труба различной длины, предназначенная для закрепления устья скважины, придания направления бурящемуся стволу скважины и обеспечения направления движения потока промывочной жидкости;
• кондуктор - колонна обсадных труб, предназначенная для крепления верхней части скважины;
• ствол - собственно скважина от устья до забоя (внутреннее пространство);
• ось - геометрическая ось симметрии скважины;
• глубина - расстояние от поверхности (устья) до забоя по оси скважины;
• угол наклона - угол между осью скважины и её проекцией на горизонтальную плоскость;
• зенитный угол - угол между осью скважины и её проекцией на вертикальную плоскость (зенитный угол вертикальной скважины равен нулю);
• азимут (азимутальный угол) - угол, измеряемый по часовой стрелке в горизонтальной плоскости между определённым направлением, проходящим через ось наклонной скважины, и проекцией оси скважины на горизонтальную плоскость. Азимут вертикальной скважины равен нулю. Если отсчёт азимута производится от географического меридиана, то получают истинный азимут, от магнитного меридиана - магнитный, от произвольного направления на репер — условный;
• апсидальная плоскость - вертикальная плоскость, проходящая через касательную линию к оси наклонной скважины в данной точке;
• трасса - положение оси скважины в пространстве;
• профиль - проекция оси скважины на вертикальную плоскость;
• план - проекция оси скважины на горизонтальную плоскость.

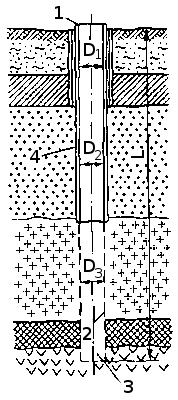

Рис. 1. Скважина и её элементы: 1 — устье; 2 — стенки; 3 — забой; 4 — участки стенок, закреплённые обсадными трубами; D₁, D₂, D₃ — диаметры обсадных труб и ствола скважины; L — глубина скважины.
